Кирпичные печи для дома: порядовка и чертеж

Кирпичная печь пользуется популярность до сих пор, несмотря на современные решения. Основное преимущество — она дышит. Когда кирпичное тело нагревается, в помещение выделяются пары влаги, а при остывании, вбирает обратно. Из-за этого точка росы поддерживается на оптимальном для человека уровне.

Помимо положительного влияния на здоровье, имеется ещё одно преимущество: при расчёте оптимальной температуры, показатель можно снизить до 18°C, из-за идеального соотношения влажности в отопительный сезон. В кирпичных и деревянных домах печь даёт экономию на топливе: при 17 °C, физически здоровый человек не ощущает дискомфорта. А в бетонном доме и при 18 °C, ощущается зябко.

При отоплении водяными регистрами нижняя температура ? 22 °C, а при использовании ИК излучателя, электрического и газового обогревателя, на градус выше. Поэтому кирпичная печь, при КПД в 50%, экономически выгоднее современных решений с КПД от 70%. Отопительный сезон начинается позже, заканчивается раньше. Для средней полосы это разница в неделю, а в южной до 3.

Материалы и приборы

Кирпич

Печной кирпич отличается от огнеупорного шамотного, в некоторых источниках их путают. Общий у них размер: строительный кирпич 250х125х65 мм, стандартный печной 230х114х40 мм. Если разобраться, то печной кирпич — это качественный М150, красного цвета. Он подходит для строительства русской и голландской печи. При термостойкости в 800 °C из него можно сделать и камни для дома, но он быстро остывает и мало впитывает тепла, поэтому используется только для открытых источников огня, где не нужен обогрев.

Из шамотного кирпича кладут топочные отделы печи с высоким тепловым режимом: банные, шведские, колпаковые. Теплостойкость ? 1600 °C, что хватит для домашней печи. Высокая теплоёмкость делает его отличным теплоаккумулятором. Но из-за этих особенностей печка не делается целиком из шамотного кирпича, иначе она быстро накалялась и также стремительно охлаждалось. С наружной стороны кладка должна быть обложена керамикой, как минимум, в полкирпича.

Шамотная глина из разных месторождений имеет различный цвет, но это никак не влияет на характеристики и определить качественный продукт по внешнему виду не получится. Размер и обозначения ничем не отличаются от обычного.

Как узнать хороший кирпич:

• Мелкозернистая структура без пор и включений.
• При простукивании кирпича молотком, у хорошего продукта звонкий звук, у плохого глухой.
• Если уронить хороший кирпич с высоты, то он разлетится на крупные куски, а плохой, на мелкие куски и пыль.

При кладке внутренних отверстий печей для дома, хорошо зарекомендовал себя клинкерный кирпич. Он состоит из керамики и при невзрачном внешнем виде показывает хорошие показатели жаростойкости и прочности. Клинкер стоит дешевле шамотного, но дороже красного.

Песок

Если вы рассчитываете, чтобы ваша печь прослужила 10 лет без регулярного ремонта, то в растворе нужно использовать горный песок без примесей. Другие виды содержать большое количество органики, что приводит к тресканью швов. Глиняный песок — перемолотый битый кирпич, по цене он дешевле горного, а качество кладки ничем не уступает.

Кладочные растворы

При кладке печей для дома используют глиняные и песчаные растворы. Для шамота применяют белый каолин и шамотный мергель. С керамическим кирпичом — молотая глина с огнеупорными качествами (серая или синяя кембрийская, серый каолин). На 100 шт. вам нужно 40 кг глины.

Когда покупаете глину обратите внимание на запах, если вы его чувствуете, это говорит о примесях, что не подходит для строительства печи. Перед кладкой нужно определить жирность, т. е. сочетание вязкости с адгезионной способностью, для правильного соотношения песка. Глина одного качества, но с разных месторождения, отличаются по этому показателю. Для проверки 1 кг порошка заливают водой до верхней грани и дают постоять сутки. Шамотный мергель закисает за 2 часа.

Закисшую глину смачивают водой и помешивают, до достижения консистенции густого теста. Получившийся состав разделяют на 5 равных частей и каждую смешивают с песком, в разных пропорциях (10%, 30%, 50%, 70%, 100% от объёма). После чего сушат 4 часа. Из каждой пробы делают колбаски диаметром 1,5 см, не менее 30 см, оборачивают вокруг круглого предмета диаметром 5 см и смотрят:

• Если раствор улёгся без трещин, то он сгодится для постройки любой печи.
• Сухая корочка порвалась, появились мелкие трещины — материал пригоден для использования.

• Трещины разошлись вглубь на 1 мм — для печей, температура которых не поднимается выше 300°C (дачный камин, барбекю).

• Изломы, глубокие трещины, разрывы — большое содержание песка, непригоден для использования.

Испытание кирпичного песка, для выявления правильного соотношения, позволят вам значительно сэкономить, качественная глина стоит дороже.

Рабочий раствор делается по тому же принципу:

• Глину на сутки помещают в воду.
• Получившуюся массу вмешивают до состояния теста.
• Для удаления комков используют сито 3х3 мм.
• По результатам предварительного замеса, добавляют песок.
• Добавляют воду, пока смесь не дойдёт до густоты сметаны.
• Жирность проверяют смачиванием кельмы.
• Если нужно добавляют немного глины или песка.

Из поковки продажной глины получается 4 ведра раствора.

Печные приборы

Печные приборы (задвижки, дверцы), крепятся к печи усами, которые приходятся на швы или юбкой из стали, обмотанной в 5 мм асбестовый шнур. Первый вариант наиболее дешёвый, но не подходит для духовки, творила топки и жаровых заслонок, быстро приходит в негодность. А для замены необходимо нарушить кладку, что плохо для печи.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

• Тычковый ряд начинает и заканчивает кладку.
• Каждый кирпич должен стоять на 2 других.
• Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
• Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
• Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
• Участки под балками, выступающие пороги, вкладыши ? только тычковые.
• Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва ? 2 мм, максимальная ? 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина ? 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

• Делается чертёж свода.
• По нему подтёсываются кирпичи, на которых будет держаться свод.
• Подпятники кладут на раствор и ждут полного высыхания.
• Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
• Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
• После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

«Буслаевская» печь для дома

Конструкция снабжена встроенной вытяжкой и хорошо подойдёт для дома, так как может использоваться не только для обогрева (нижний), но и готовки (верхний). Чтобы соорудить «Буслаевскую» печь, вам потребуется:

• Поддувало (0,14х0,14 м), дверки — топорки (0,2х0,25 м).
• Чертежи с порядовкой.
• Огнеупоры ? 44 шт.
• Полнотелый кирпич ? 383 шт.
• Чугунная плита с конфорками 0,7х0,4 м.
• Духовой шкаф 0,28х0,33х0,5 м.
• Дымовые задвижки 0,13х0,25 м.
• Решётка колосник 0,3х0,25 м.
• Уголок 0,45х0,45 м, 3 шт по 1 м.
• Стальной кусок 0,3х0,28 м.
• Чугунная плита 0,4х0,25 м.

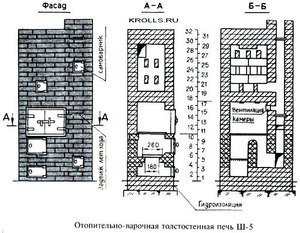

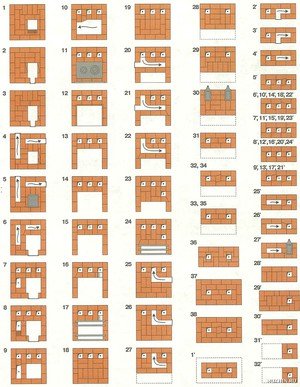

Порядовка «Буслаевской» печи:

• I — полный ряд.
• II — поддувало.
• III — окно прочистки.
• IV — низ духовки выкладывается из огнеупора, с трёх сторон облицовываются железом.
• V ? устанавливается топочная дверь, колосник, перекрытие прочистки.
• VI — монтаж ДШ.
• VII — вокруг ДШ огнеупор устанавливается на ребро.
• VIII — полный ряд
• IX — верхняя часть духового шкафа обмазывается глиной (1 см).
• X ? устанавливается дымооборот.
• XI — создание каналов и укладка 25 см полос, перекрытие чисток.
• XII — монтаж крепёжной проволоки и окончание чисток.
• XIII — колпак.
• XIV — перекрытие.
• XV–XVI — пичурки.
• XVII — малая пичурка обкладывается железом.
• XVIII — грани боковых стенок отёсываются.
• XIX — кладка выступов.
• XX — монтаж уголка, дублирование выступа.
• XXI — перекрытие дымохода.
• XXII — уменьшение диаметра дымохода до 0,26х0,13 м.
• XXIII — и все следующие ряды — это дымоход.

При использовании для облицовки клинкерного кирпича габариты печи увеличиваются. Его не рекомендуется использовать вместо полнотелого. Облицовка конструкции изразцами, обеспечит долгий срок службы.

Советы: грамотная порядовка

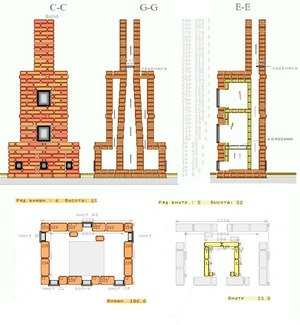

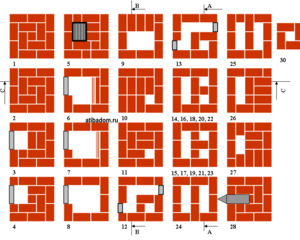

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.
